​SPCLIGHTING-FLAT-CY-CAT5E舞台灯光用扁平屏蔽电缆

​SPCLIGHTING-FLAT-CY-CAT5E舞台灯光用扁平屏蔽电缆

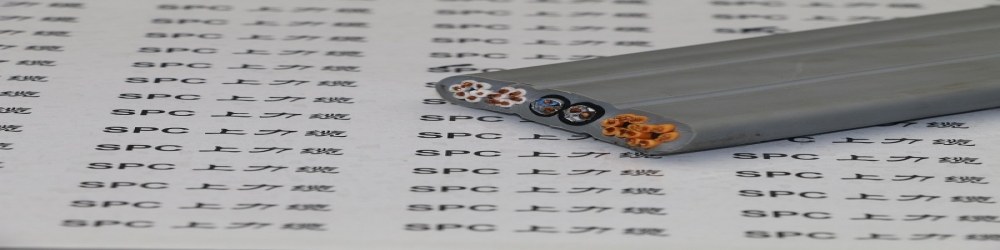

SPCLIGHTING-FLAT-CY-CAT5E舞台升降灯光用扁平带状屏蔽电缆带网络线


电缆名称:

SPCLIGHTING-FLAT-CY-CAT5E舞台升降灯光用扁平带状屏蔽电缆带网络线  舞台灯光控制屏蔽扁电缆带网络线  舞台灯光用屏蔽电源扁电缆带网络线  舞台灯光用网络线组合屏蔽扁电缆  舞台LED升降灯专用网络线屏蔽扁电缆  LED灯具用带网络线多芯屏蔽扁平电缆  LED多芯带状屏蔽电缆线带网络线  舞台升降机用屏蔽扁平电缆带网络线  升降机灯光专用屏蔽扁平软电缆带网络线  卷盘屏蔽扁电缆带网络线  移动卷盘用屏蔽扁平电缆  柔性卷盘带状屏蔽扁电缆  高柔性移动卷盘屏蔽扁电缆  弹性体护套屏蔽扁电缆  弹性体多芯带状屏蔽软电缆


电缆应用:

舞台灯杆、移动舞台机械设备及各类电气装置传输电能、视频或信号

安装工程、工业自动化、机电成套设备、机床、物流传输系统、生产线等控制系统

需要抗电磁干扰的环境

适合干燥或潮湿的室内频繁移动

室外露天安装,必须做好防紫外线防护


电缆结构:

导体:多股束绞细丝导体,符合VDE 0295及IEC 60288第5类导体

绝缘:特殊PVC混合料

芯线:彩色或编码芯线,3芯及以上带黄绿双色线(可选)

(信号屏蔽线:根据客户要求选用)

屏蔽:镀锡铜线编织,编织密度≥80%

芯线排列:一字、梅花或组合

网络线:5类或超5类(可根据客户要求定制)

护套:特殊PVC混合料

护套颜色:灰色、橙色、黑色,可根据客户需要定选用各种颜色


电缆特性:

电缆的长期工作温度应不超过70℃

柔软、耐寒、耐腐蚀性能佳

一字排列:自由使用长度不大于35米,移动速度不大于1.6米/秒

梅花排列:自由使用长度不大于80米,移动速度不大于4米/秒

(超过上述使用长度和移动速度时,建议增加加强件)

具有较强的抗电磁干扰能力

阻燃性:阻燃自熄符合IEC 60332-1


电缆技术参数:

工作电压:300/500V

测试电缆:2500V

导体电阻20℃ :根据VDE 0295及IEC 60228第5类,多股细绞铜丝

绝缘电阻:≥ 20 MΩ/km (20℃)

弯曲半径: 移动安装 10 X D(电缆外径)

工作温度: 移动安装 - 15 ~ +70℃

电缆名称电缆型号额定电压芯数导体结构标称截面 mm2舞台升降灯光用扁平带状屏蔽电缆带网络线SPCLIGHTING-FLAT-CY-CAT5E(一字排列)300/500V2 ~ 24多股绞合导体0.2 ~ 2.5舞台升降灯光用扁平带状屏蔽电缆带网络线SPCLIGHTING-FLAT-CY-CAT5E(梅花或组合排列)300/500V4 ~ 100多股绞合导体0.2 ~ 185注:以上规格为常用型,可根据用户要求定制特殊规格
