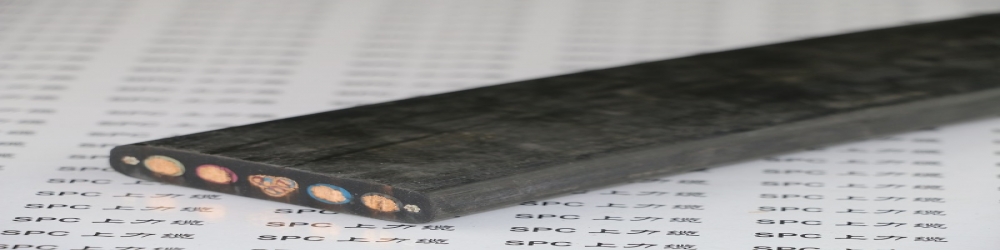

TRVVBP 拖链用扁电缆屏蔽型

TRVVBP 拖链用扁电缆屏蔽型

SPCFLAT-CHAIN-CY拖链用扁电缆屏蔽型  坦克链用屏蔽拖链扁电缆


电缆名称:

SPCFLAT-CHAIN-CY拖链用扁电缆屏蔽型  坦克链用拖链屏蔽扁电缆  坦克链用扁电缆  拖链专用扁电缆  拖链用扁平电缆  中度拖链扁电缆  柔性拖链扁电缆  高柔性拖链电缆  耐油拖链电缆  耐油中度拖链电缆   坦克链用耐油扁电缆  坦克链专用拖链电缆  数控拖链电缆  经济型拖链电缆  耐油护套拖链电缆  耐油护套柔性拖链电缆  高柔性拖链系统专用电缆  坦克链系统拖链电缆  拖链系统专用扁电缆  磨床专用拖链扁电缆  刨床专用拖链扁电缆  数控机床专用电缆


电缆应用:

动力拖链或移动机械部件

工业自动化、机电成套设备、数控机床、物流传输系统、机械自动化、生产线、设备安装工程、控制系统等

用于动力、控制、测量及调节电路

需要抗电磁干扰的环境

适合干燥,潮湿及水油混合物的室内或室外,不能直埋地下


电缆结构:

导体:多股精绞细丝导体,符合VDE 0295及IEC 60288第6类导体

绝缘:特殊PVC混合料

芯线:彩色或编码芯线,3芯及以上带黄绿双色线(可选)

SPCFLAT-CHAIN-JZ-CY黑色芯线、白色数字编码、带黄绿双色线

SPCFLAT-CHAIN-JB-CY彩色芯线、带黄绿双色线

SPCFLAT-CHAIN-OZ-CY黑色芯线、白色数字编码、不带黄绿双色线

SPCFLAT-CHAIN-OB-CY彩色芯线、不带黄绿双色线

芯线排列:一字或梅花

屏蔽:裸铜丝或镀锡铜线编织,编织密度≥75%

护套:特殊PVC混合料

护套颜色:黑色,可根据客户需要定选用各种颜色


电缆特性:

电缆的长期工作温度应不超过70℃

耐油、耐磨、耐寒、抗紫外线性能佳

具有较强的抗电磁干扰能力

适用于拖链系统中频繁连续弯曲500万次

阻燃性:阻燃自熄符合IEC 60332-1


电缆技术参数:

工作电压:450/750V  0.6/1KV

测试电缆:2500V     3500V

导体电阻20℃ :根据VDE 0295及IEC 60228第6类,多股细绞铜丝

绝缘电阻:≥ 20 MΩ/km (20℃)

弯曲半径: 固定安装 4 X D(电缆外径)

移动安装:当行程<10米时,弯曲半径为7.5 X D(电缆外径)

当行程≥10米时,弯曲半径为10 X D(电缆外径)

移动特性:敷设行程:50米,加速度20米/秒2,移动速度≤2米/秒

弯曲寿命:30次/分钟,>500万次

工作温度:固定安装 - 40 ~ +70℃

移动安装 - 30 ~ +70℃
